설계사양
HOME > 설계사양

1. 치수공차

치수범위(DIM.) 일반공차(TOL.) 특별공차(TOL)
1 ~ 12 mm ± 0.2 mm  ± 0.13 mm
13 ~ 25 mm ± 0.25 mm  ± 0.15 mm
26 ~ 50 mmm ± 0.35 mm  ± 0.2 mm
51 ~ 75 mm ± 0.5 mm  ± 0.25 mm
76 ~ 100 mm ± 0.7 mm  ± 0.3 mm
101 mm 이상 ± 0.75 %  ± 0.35 %


2. 각도공차

형상 일반공차 특별공차


 ± 1° ± 1/2°


 ± 2° ± 1°


 ± 2° ± 1°


3. 평면도 및 진직도 상기 치수공차와 동일


4. 동심도 관리
- 일반적으로 25.4mm (1")당 0.13mm (0.05") 이내의 동심도 관리 가능
- 흔들림 양은 길이가 내외경 각각에 대해 2배를 초과할 경우 진직도의 벗어난 양이 반영됨


5. 진원도

직경 측정치 합계
0 ~ 12 mm 0.25 mm
13 ~ 25 mm 0.35 mm
26 ~ 50 mm 0.50 mm
50 mm 이상일 때는 추가로 공차가 적용됨


6. 중량과 크기 제한

중량 크기
Max. 100kg 1,000 x 1,000 x 1,000 mm



7. 최소 모서리 반지름

금속 비철 금속
0.3 mm 0.18 mm



8. 표면조도

금속 비철 금속
90 ~ 125 RMS 63 ~ 100 RMS



9. 권장하는 형상 참고도

1) 구멍의 깊이 권장 치수
Dia. 또는  Sq. 막힌구멍 깊이 관통구멍 깊이
2 ~ 4 mm h < dx0.6 H < Dx1.0
5 ~ 6 mm h < dx1.0 H < Dx2.0
7 ~ 10 mm h < dx1.6 H < Dx3.0
11 mm 이상 h < dx2.0 H < Dx4.0
형상

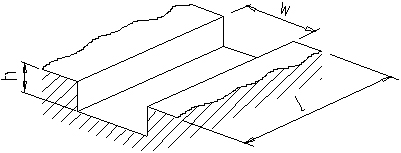

2) SLOT의 권장 치수
만약 w > 3.0 mm (.120") 이고
ℓ>2w일때 ℓ<2w일때
h < 2w h < 3w
※ h가 1.0 mm 이하일때 w의 가능한 최소값은 1.3 mm (0.051") 이상을 권장함

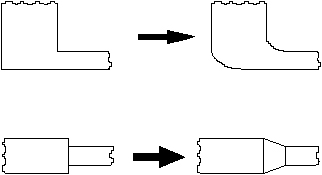

3) 두께의 급격한 축소 피할것

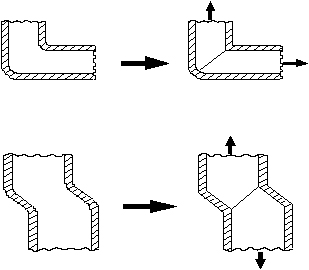

4) 중자는 쉽게 분리되도록 설계

5) 예리한 모서리를 피할 것


6) 각진 구석은 피할것


7) 글씨는 음각보다 양각을 권장함

8) 교차되는 부분이 한군데로 모이지 않도록 설계
